Họp Hội đồng nghiệm thu trạm biến áp 110kV Đại Kim

Thông tin công trình:

1.   Tên công trình:

Xây dựng mới TBA 110kV Đại Kim và nhánh rẽ (Công trình năng lượng cấp II, dự án nhóm B).

2.   Chủ đầu tư:

Tổng công ty Điện lực TP Hà Nội.

Đại diện Chủ đầu tư: Ban Quản lý dự án Phát triển Điện lực Hà Nội.

3.   Địa điểm xây dựng:

Trạm biến áp 110kV Đại Kim được thực hiện xây dựng tại xã Thanh Liệt, huyện Thanh Trì, TP Hà Nội.

4.   Ngày khởi công: 14/12/2021

5.   Phạm vi thực hiện:

-          Căn cứ Hợp đồng số 83/HĐ-EVNHANOI ký ngày 27/7/2021 giữa Tổng Công ty Điện lực TP Hà Nội và Công ty Cổ phần Tư vấn Đầu tư và Xây lắp Điện số Năm (PCC5) về việc thực hiện “Gói thầu 06: Cung cấp Vật tư thiết bị Trạm biến áp (Đã bao gồm dịch vụ hướng dẫn lắp đặt, hoàn thiện thiết bị GIS) thuộc công trình: “Xây dựng mới TBA 110kV Đại Kim và nhánh rẽ”;

-          Căn cứ Hợp đồng số 09/HĐ-EVNHANOIDPMB ngày 19/05/2021 về việc thực hiện Gói thầu 07: “Xây lắp trạm biến áp, cung cấp và lắp đặt cáp ngầm 110kV” - Công trình: Xây dựng mới TBA 110kV Đại Kim (Kim Giang) và nhánh rẽ giữa Ban QLDA Phát triển Điện lực Hà Nội -Tổng Công ty Điện lực Thành phố Hà Nội và Công ty Cổ phần Tư vấn Đầu tư và Xây lắp Điện số Năm.

5.1. Phần cung cấp vật tư thiết bị Trạm biến áp

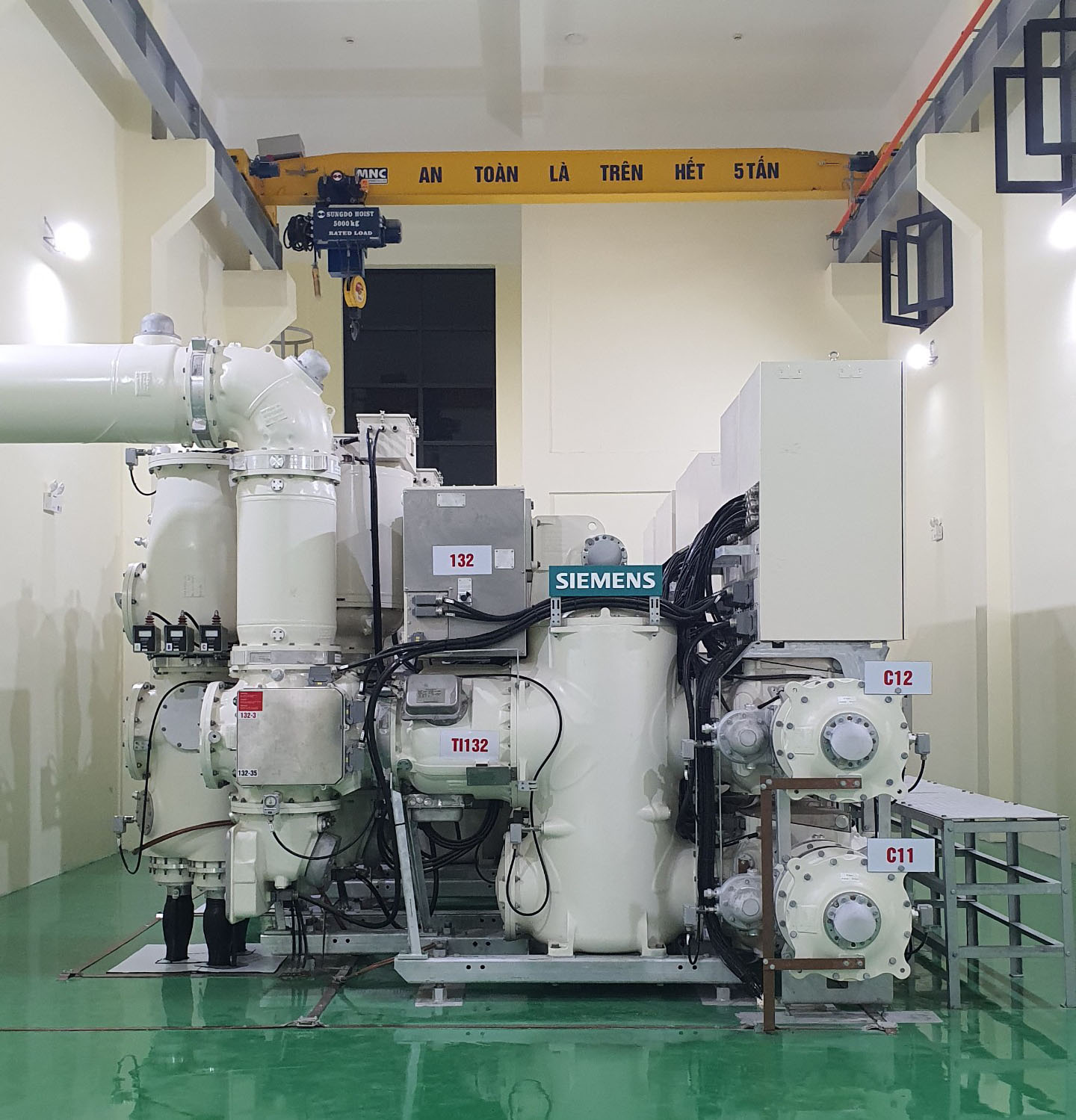

-          Hệ thống GIS 110kV: gồm 02 module GIS ngăn lộ máy biến áp; 04 module GIS ngăn lộ đường dây; 01 module GIS ngăn liên lạc;  01 module GIS ngăn biến điện áp (Dự phòng vị trí cho 01 module GIS ngăn lộ máy biến áp T3);

-          Dao nối đất trung tính 72kV kèm CSV 72kV (02 bộ);

-          CSV 96kV ngoài trời cho 02 ngăn lộ MBA;

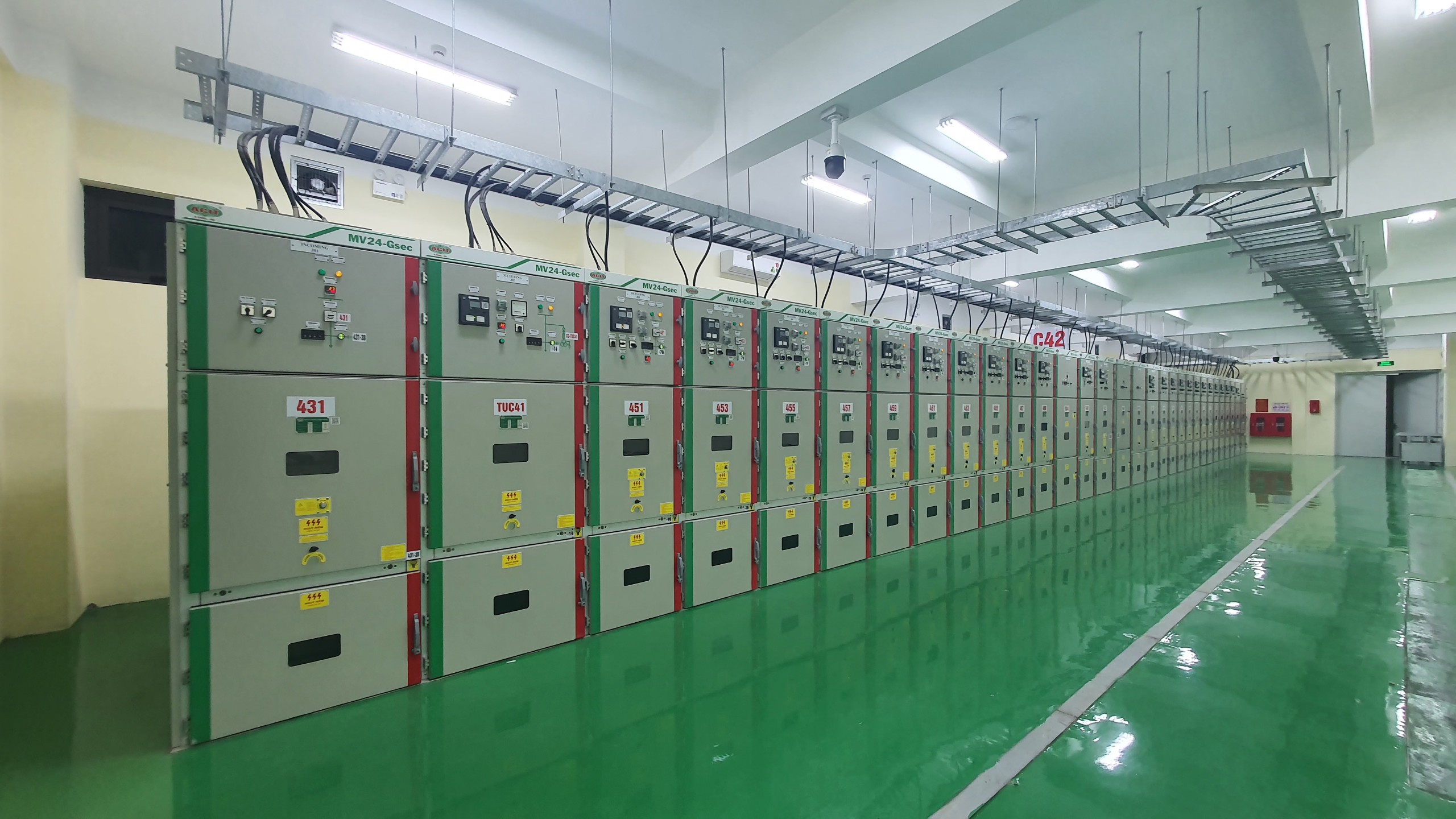

-          Hệ thống tủ trung thế 22kV (31 tủ): có 02 phân đoạn C41 và C42. Mỗi phân đoạn được lắp đặt gồm: 01 tủ lộ tổng 23kV, 01 tủ phân đoạn, 10 tủ xuất tuyến, 01 tủ đo lường (cầu chì), 01 tủ tự dùng, 01 Tủ tụ bù; 01 tủ dao cắm 23kV (lắp đặt cho thanh cái C42);

-          Hệ thống tủ điểu khiển bảo vệ, tủ công tơ: gồm 04 tủ điều khiển bảo vệ ngăn đường dây 110kV; 02 tủ điều khiển bảo vệ MBA; 01 tủ điều khiển bảo vệ ngăn liên lạc thanh cái; 01 tủ điều khiển bảo vệ so lệch thanh cái; thiết bị điều khiển và bảo vệ cho các ngăn lộ 22 kV lắp đặt tại các tủ hợp bộ 22kV; 02 tủ công tơ;

-          Hệ thống tủ AC-DC, giám sát chạm đất: gồm 1 tủ AC (2 hệ thống), 2 tủ DC, hệ thống giám sát chạm đất lắp trong 02 tủ DC;

-          Hệ thống Ắc quy- tủ sạc: gồm 02 tủ sạc, 02 dàn ắc quy (216 bình), 01 hệ thống giám sát ắc quy online giám sát cho 02 dàn ắc quy;

-          Dịch vụ hướng dẫn lắp đặt, vận hành thiết bị.

5.2. Phạm vi xây lắp Trạm biến áp

-          Xây dựng toàn trạm: gồm san lấp mặt bằng, nhà điều khiển, nhà bơm-nhà chứa chất thải, bể nước cứu hoả, bể dầu sự cố, 03 móng MBA, hệ thống hàng rào, hệ thống đường nội bộ TBA, hệ thống mương cáp xuất tuyến 22kV, hệ thống tuynen-hầm nối cáp và hào cáp 110kV…. Xây dựng toàn bộ khuôn viên trạm bao gồm khu vự đất trồng cây, hành lang bảo bệ tuyến mương theo thiết kế. Bao gồm cung cấp và lắp đặt hệ thống nối đất, hệ thống cẩu trục, hệ thống chiếu sáng trong và ngoài trạm, hệ thống điều hoà thông gió;

-          Lắp đặt toàn bộ vật tư thiết bị theo phạm vi cung cấp nêu trên (mục 5.1);

-          Lắp đặt đặt 02 máy biến áp tự dùng 180kVA-23/0,4kV;

-          Cung cấp và lắp đặt hệ thống cáp ngầm 110kV và phụ kiện (gồm 06 hộp nối cáp, 12 đầu cáp kết nối vào GIS, 06 đầu cáp ngoài trời, hệ thống cáp tiếp địa-hộp linkbox, di dời và kết nối hệ thống DTS giám sát nhiệt độ cáp ngầm);

-          Cung cấp và đấu nối toàn bộ hệ thống cáp trung thế (1x630mm2 và 3x50mm2), cáp nhị thứ, cáp nhất thứ;

-          Cung cấp và lắp đặt hệ thống PCCC theo thiết kế được phê duyệt;

-          Cung cấp và lắp đặt hệ thống SCADA-thông tin liên lạc, hệ thống camera, hệ thống chống đột nhập;

-          Thi công đấu nối tạm nhất thứ, nhị thứ, đảo chuyển Relay F87L, thí nghiệm, test Scada tại TBA Văn Quán và TBA Thượng Đình để đảm bảo cấp nguồn cho 02 TBA nói trên, để cô lập 02 tuyến đường dây Văn Quán – Thượng Đình và Hà Đông – Thượng Đình, phục vụ cho công tác đấu chuyển cáp ngầm 110kV và TBA Đại Kim theo thiết kế. Bao gồm cả công tác hoàn trả lại hiện trạng sau khi hoàn thành đấu nối cáp ngầm 110kV tại TBA Đại Kim;

-          Thí nghiệm hiệu chỉnh toàn trạm.

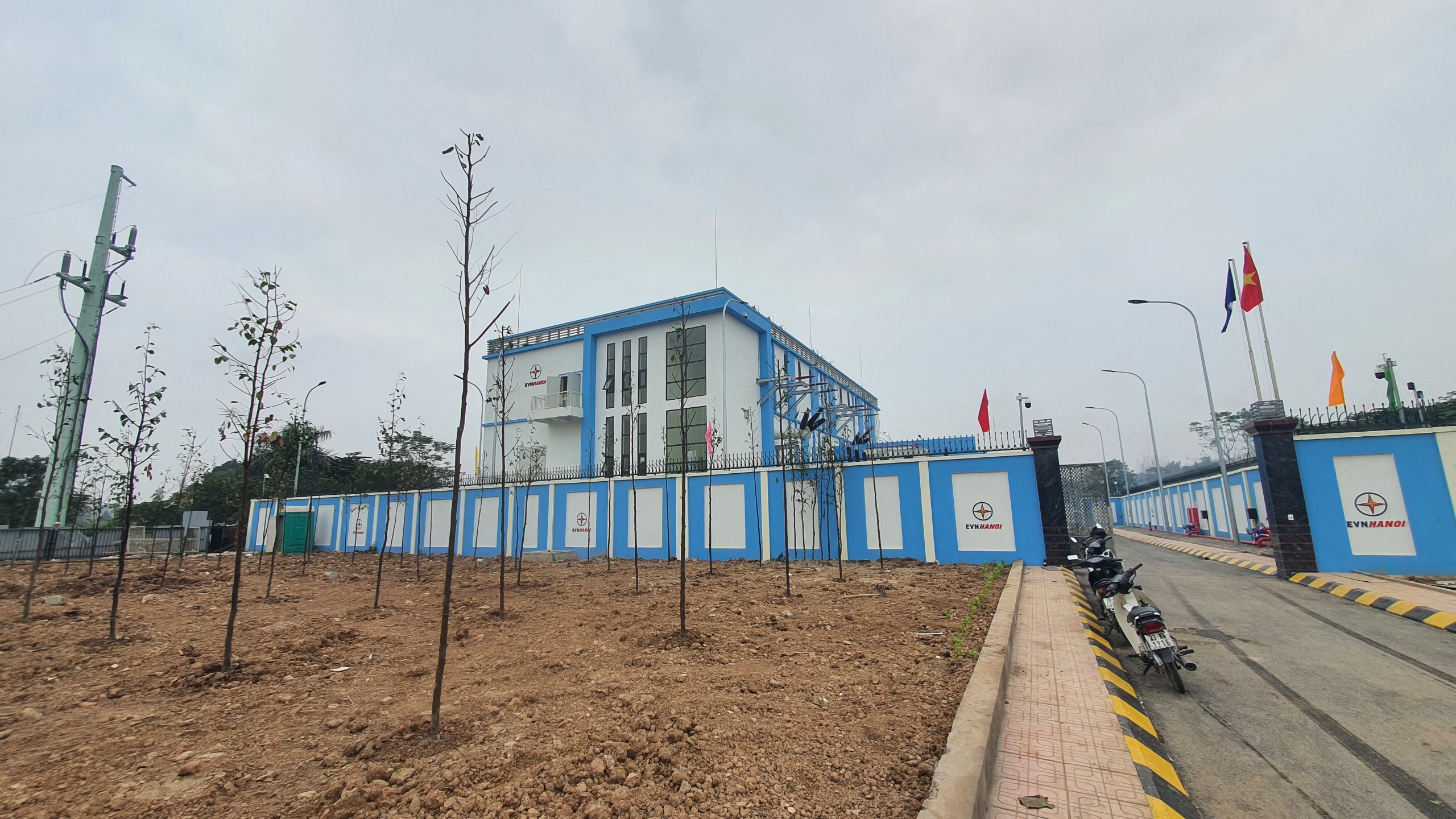

Hình ảnh Tiêu biểu TBA 110kV Đại Kim và nhánh rẽ:

Những hình ảnh tiêu biểu về TBA 110kV Đại Kim
