DỰ ÁN TRẠM BIẾN ÁP GIS 220kV FORMOSA - HÀ TĨNH



Công trình:    FORMOSA – HÀ TĨNH

Hạng mục:    LẮP ĐẶT THIẾT BỊ


Chỉ huy trưởng:    TRẦN HUY DU

Chỉ huy trực tiếp: NGUYỄN NGỌC HIỂN




PHÂN TÍCH VỀ QUY MÔ DỰ ÁN
Dự án trạm biến áp Gis 220/35kV có công suất tổng 2,650 MVA được thiết kế theo công nghệ cách điện bằng khí GIS ( Gas-insulated high-voltage switchgear ) Nằm trong khu công nghiệp sản xuất gang thép Formosa tại khu kinh tế Vũng Áng - Kỳ Anh - Hà Tĩnh; Với quy mô:

  • 02 máy biến áp 220/220kV, công suất 350 MVA.
  • 13 máy biến áp 220/35kV,   công suất 150 MVA.
  • 48 ngăn lộ Gis 220kV.
  • 180 ngăn lộ Gis 35kV.
  • 10 giàn tụ bù trung thế.
  • 188 tủ bảng điều khiển và bảo vệ các loại.

Chủ đầu tư là tập đoàn FORMOSA Đài Loan.
Nhà thầu chính cung cấp thiết bị là tập đoàn ABB.

Nhà thầu thi công lắp đặt và thí nghiệm hiệu chỉnh là Công Ty Cổ Phần Tư Vấn Đầu Tư và Xây Lắp Điện Số Năm.


Trạm ESH02

Dự án được chia làm 4 trạm có công suất như sau:
Trạm ESP01 bao gồm:

  • 02 máy biến áp 220/220kV-350MVA.
  • 04 máy biến áp 220/35kV-150MVA.
  • 25 ngăn lộ Gis 220kV.
  • 52 ngăn lộ Gis 35KV.
  • 04 giàn tụ bù trung thế.
  • 87 tủ bảng điện.
  • Hệ thống cáp nhị thứ điều khiển và bảo vệ.
  • Hệ thống cáp nguồn AC, DC.
  • Hệ thống thang máng cáp.
  • Hệ thống tiếp địa và chống sét.

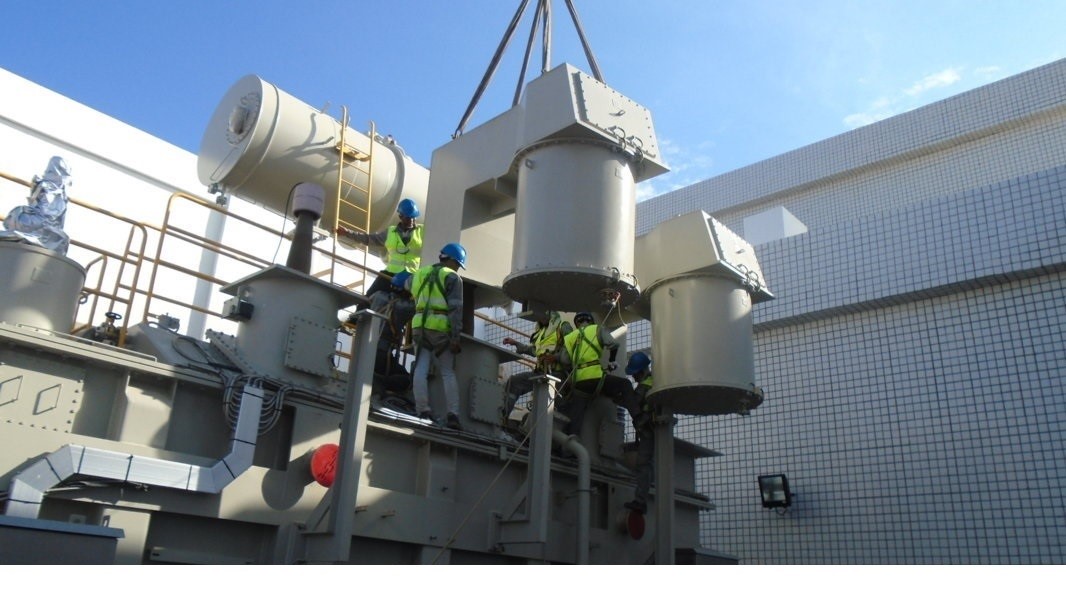

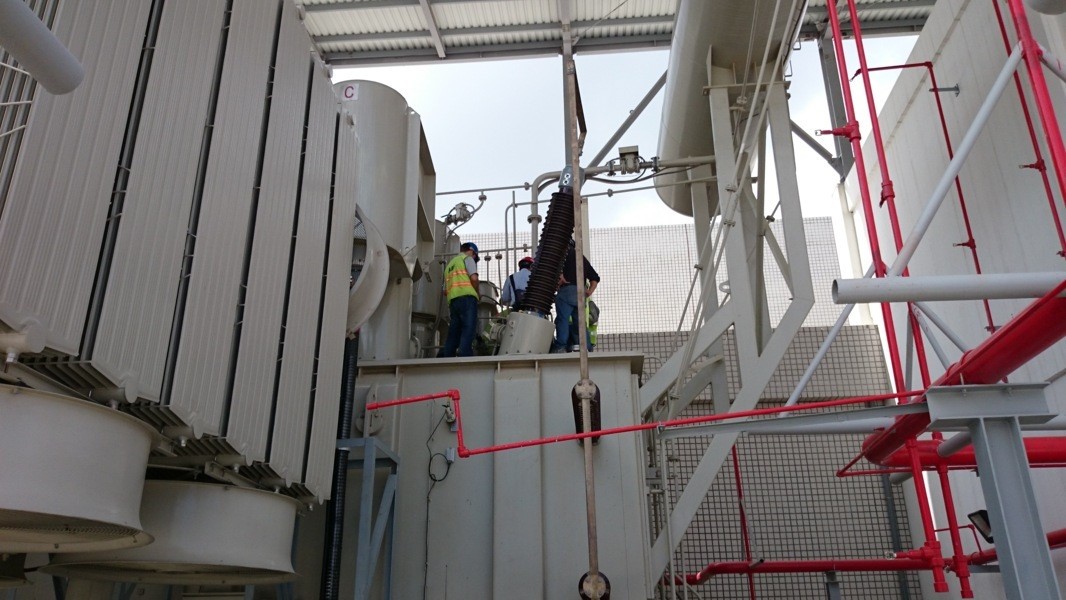

Lắp MBA 350MVA

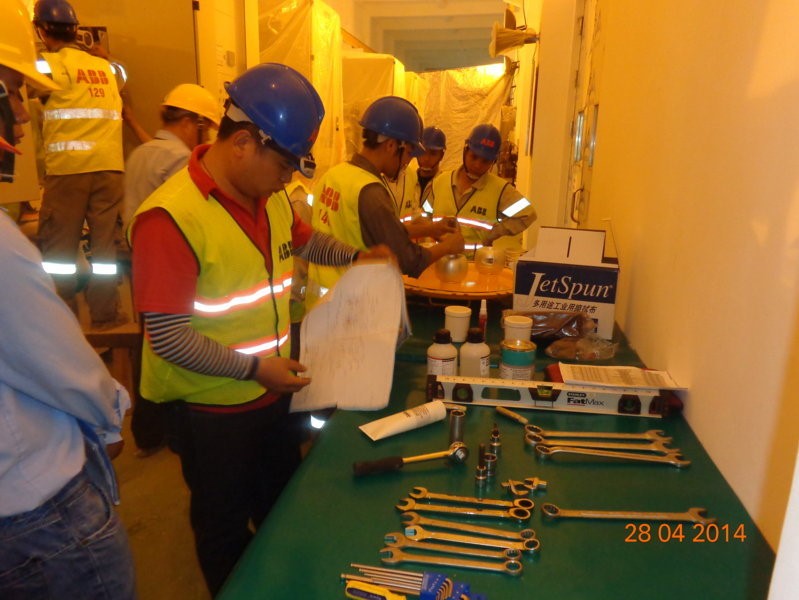

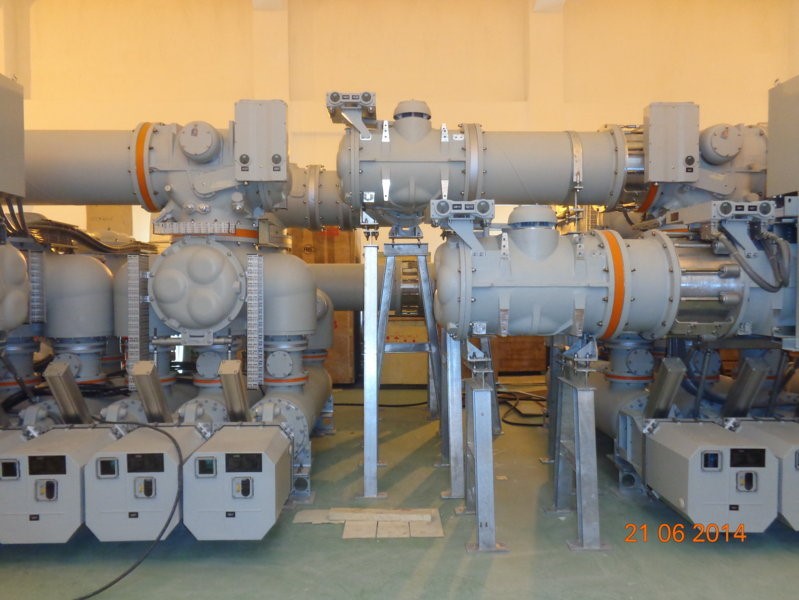

Công tác chuẩn bị lắp GIS 220kV

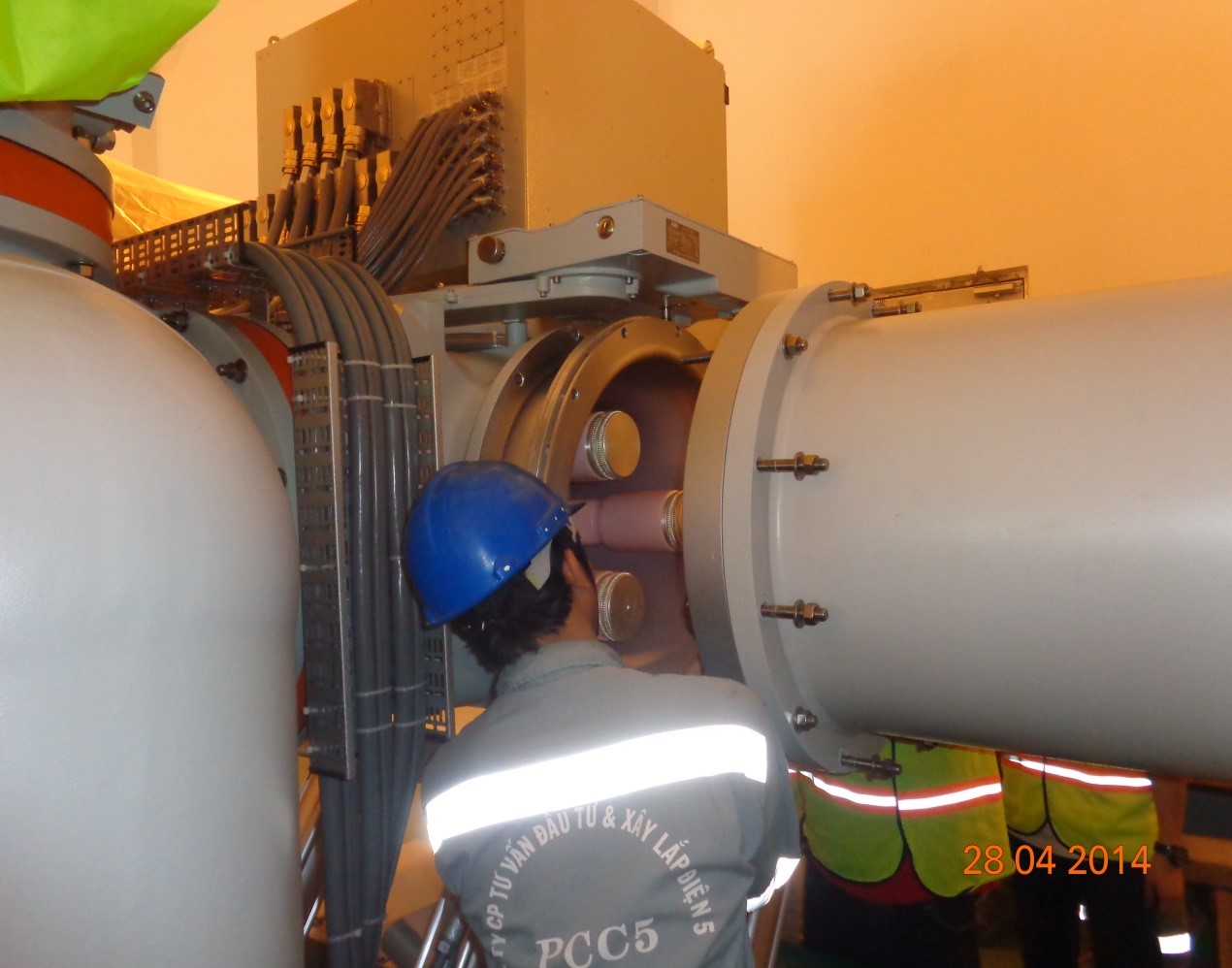

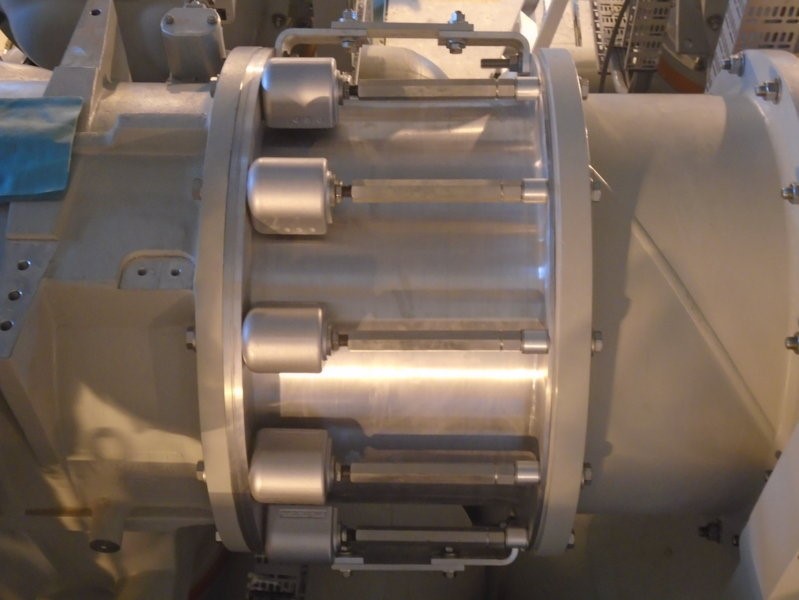

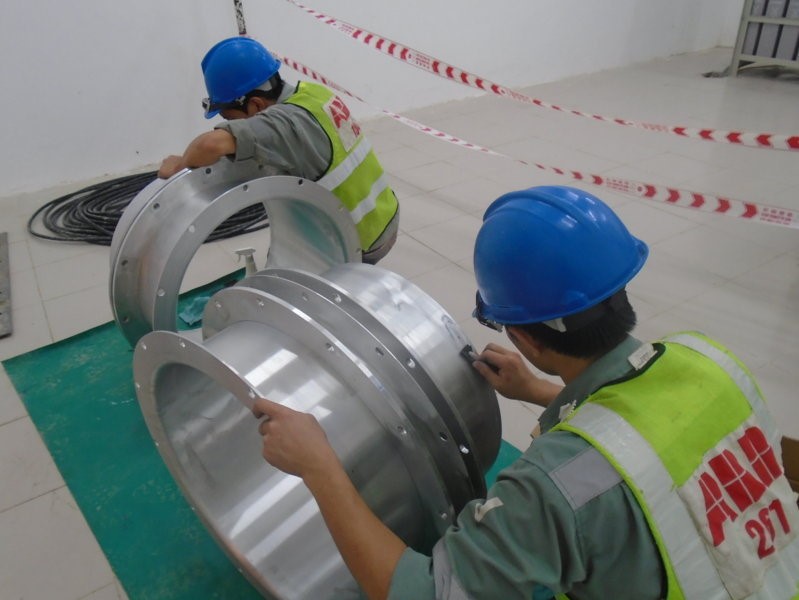

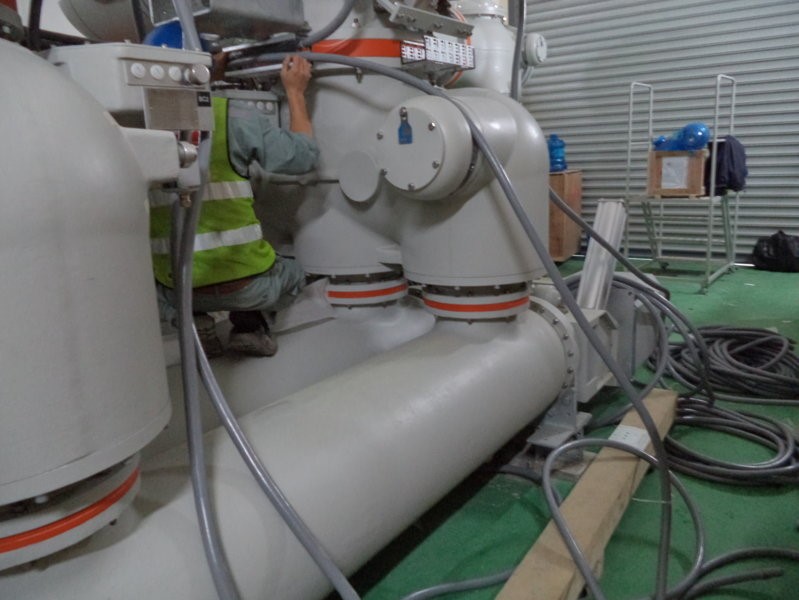

Kết nối thanh cái



Lắp đặt ngăn phân đoạn

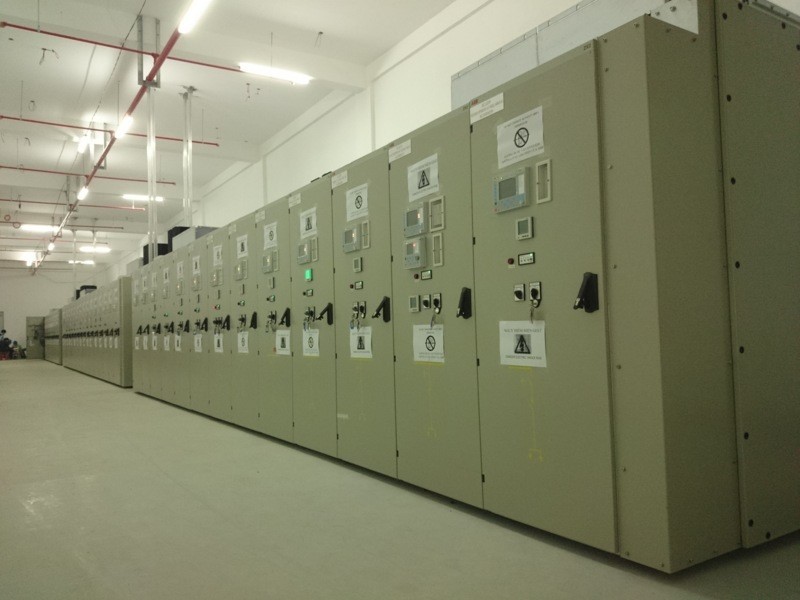

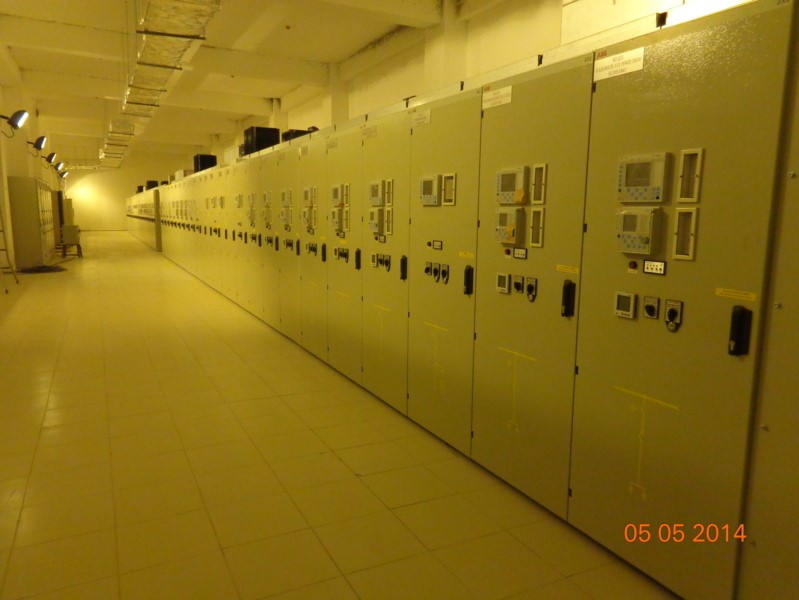

Tủ Gis 35 kV

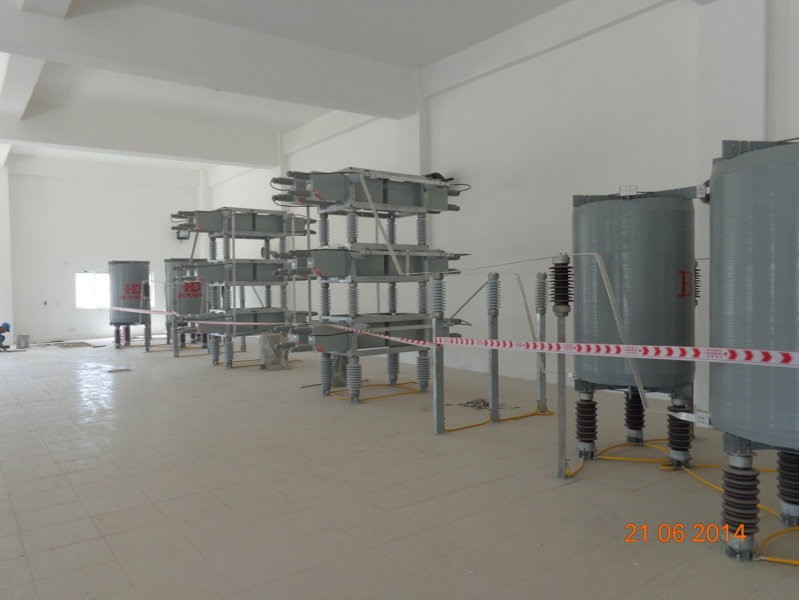

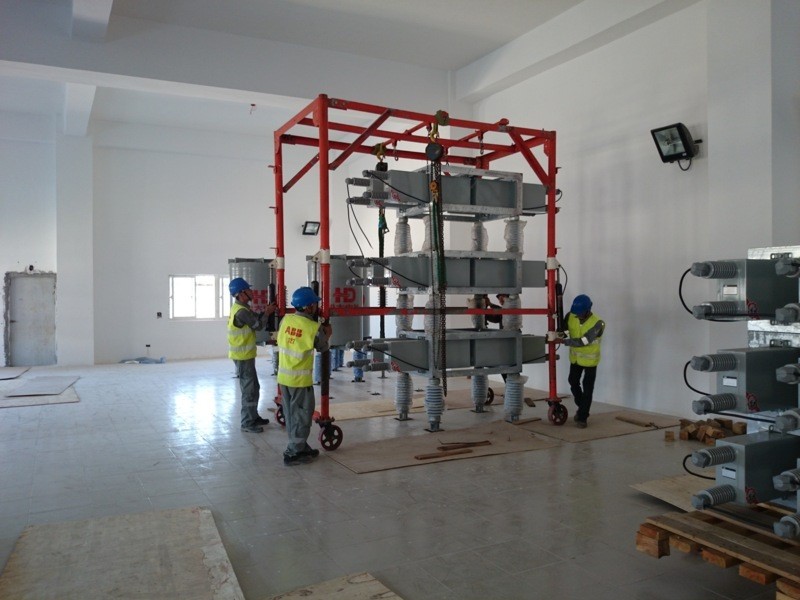

Lắp đặt tụ bù

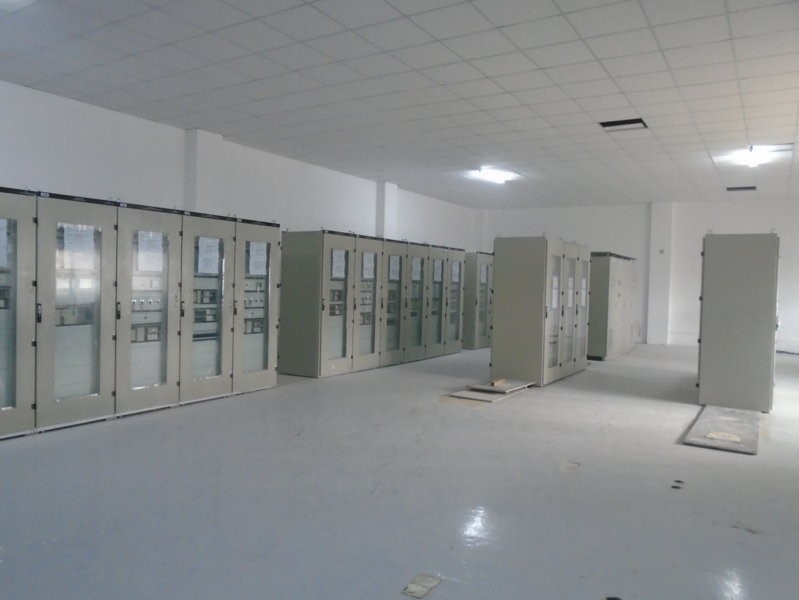

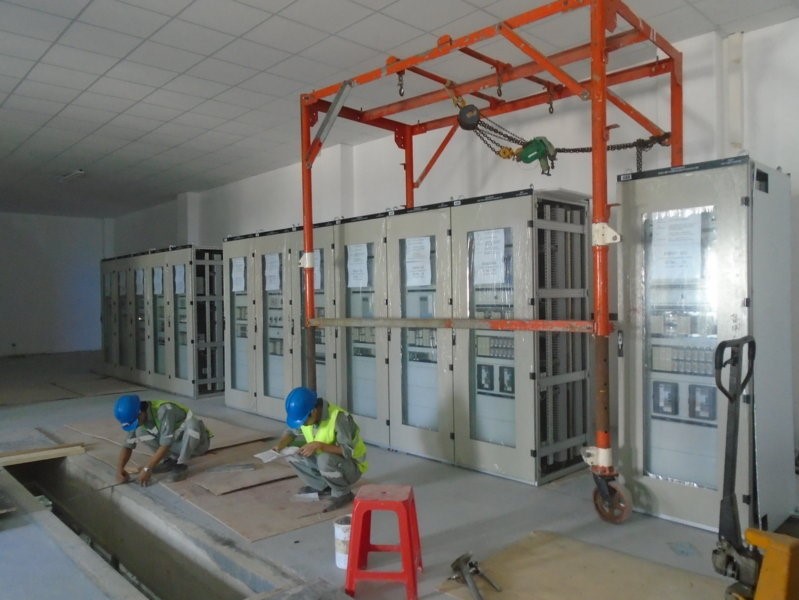

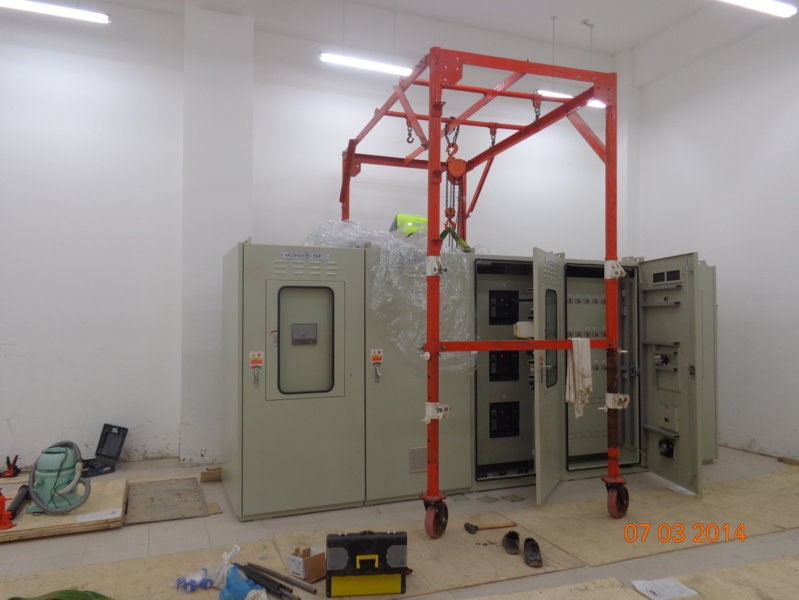

Lắp đặt tủ bảng điện

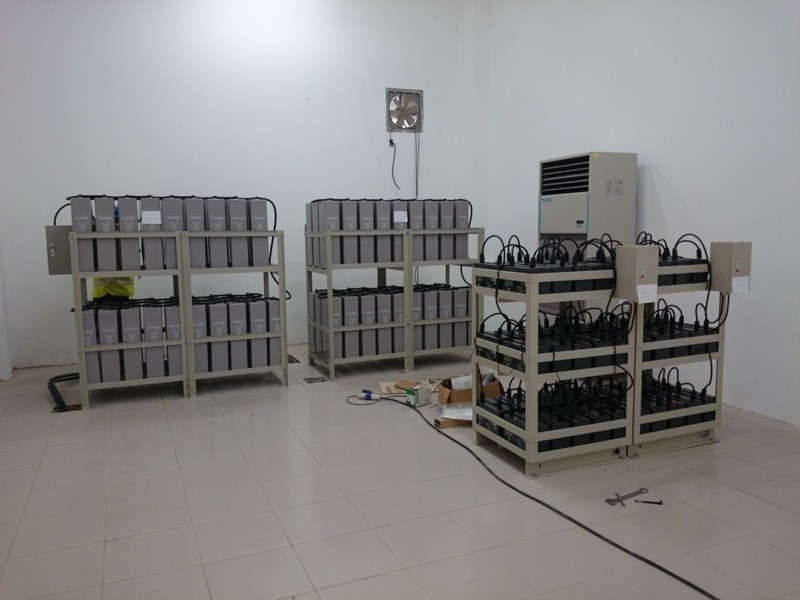

Lắp đặt ắc quy UBS

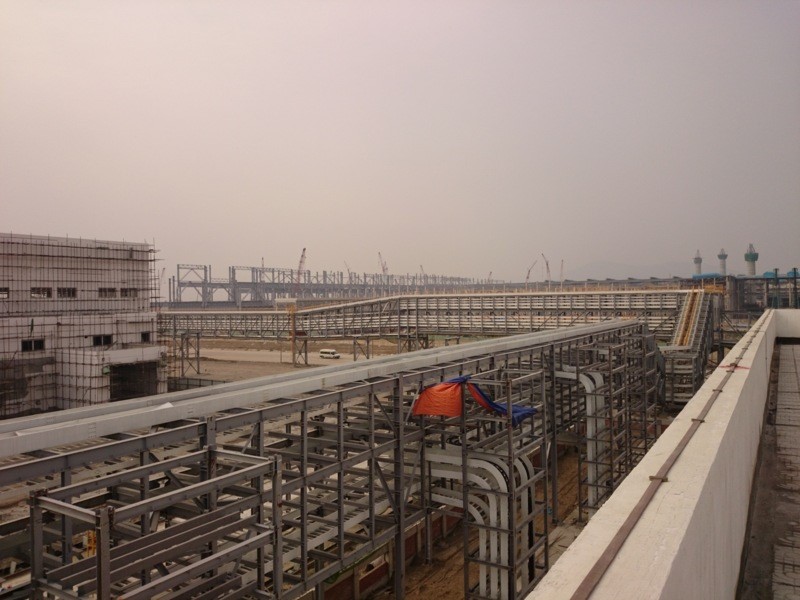

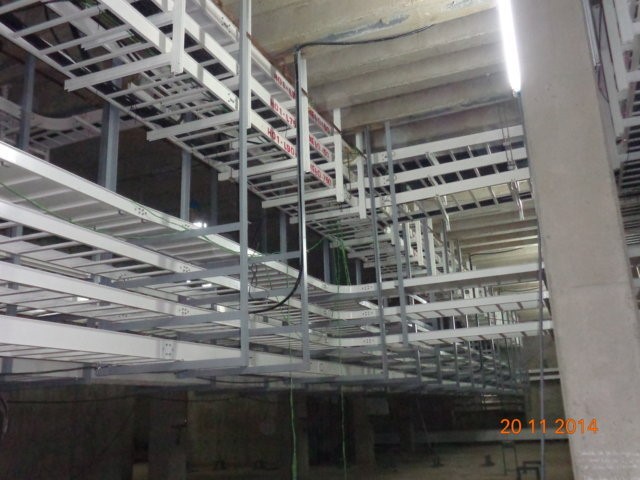

 Lắp đặt thang máng cáp

Trạm ESP02 bao gồm:
  • 06 máy biến áp 220/35kV-150MVA.
  • 15 ngăn lộ Gis 220kV.
  • 81 ngăn lộ Gis 35kV.
  • 06 giàn tụ bù trung thế.
  • 61 tủ bảng điện các loại.
  • Hệ thống cáp nhị thứ điều khiển và bảo vệ.
  • Hệ thống cáp nguồn AC, DC.
  • Hệ thống thang máng cáp.
  • Hệ thống tiếp địa và chống sét.

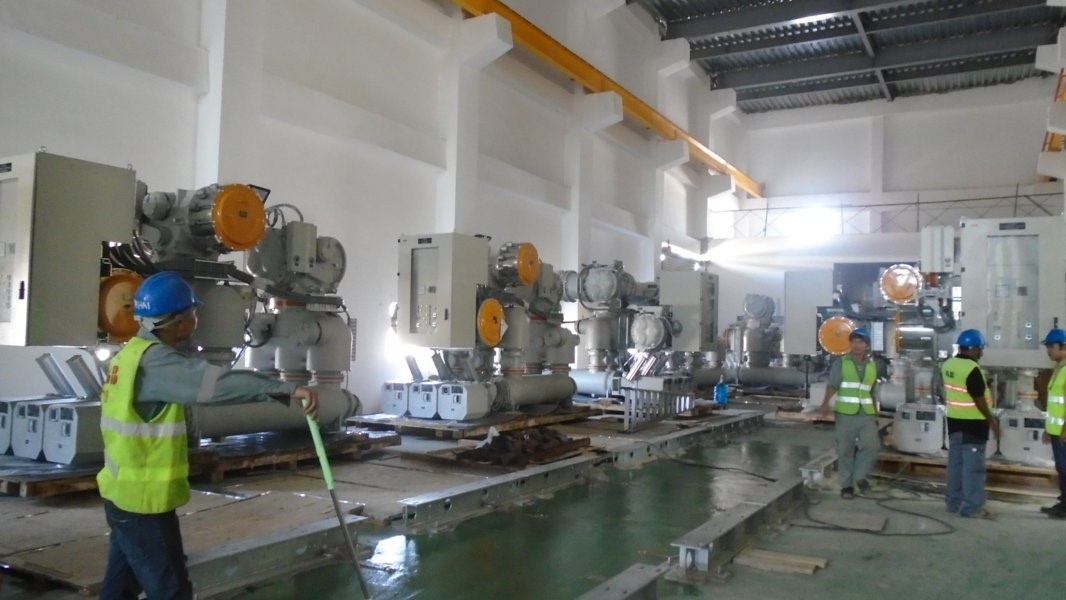

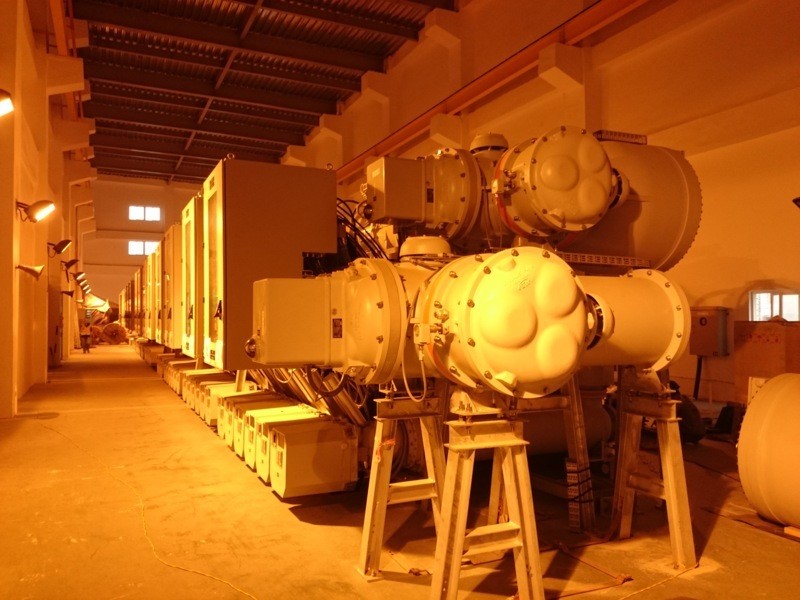

Gis 220kV

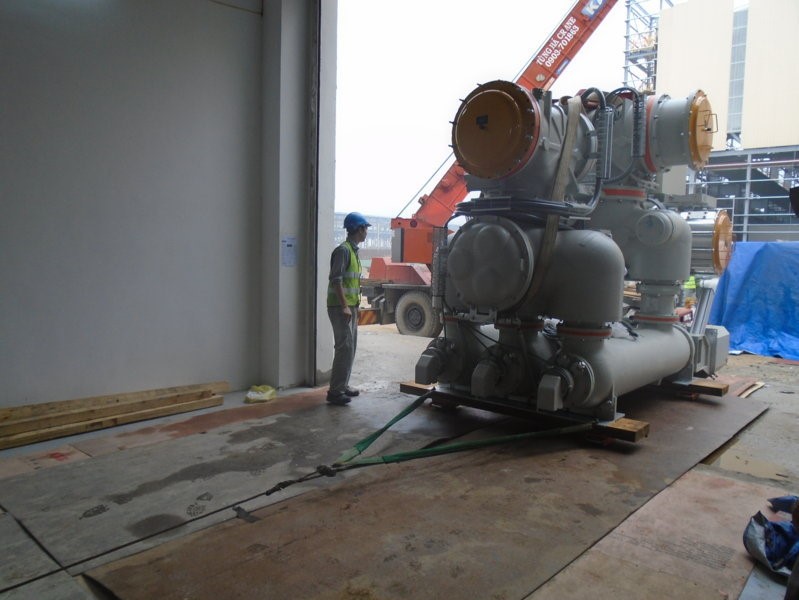

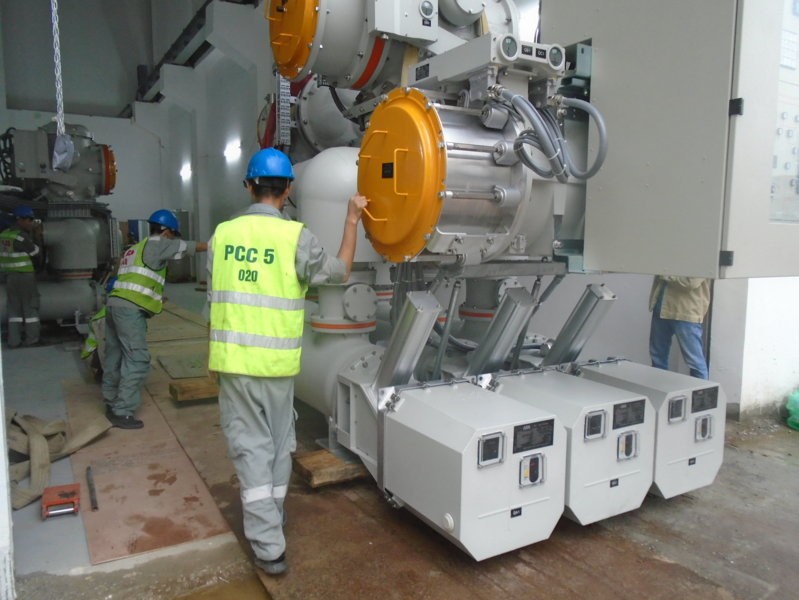

Chuyển Gis 220kV vào nhà

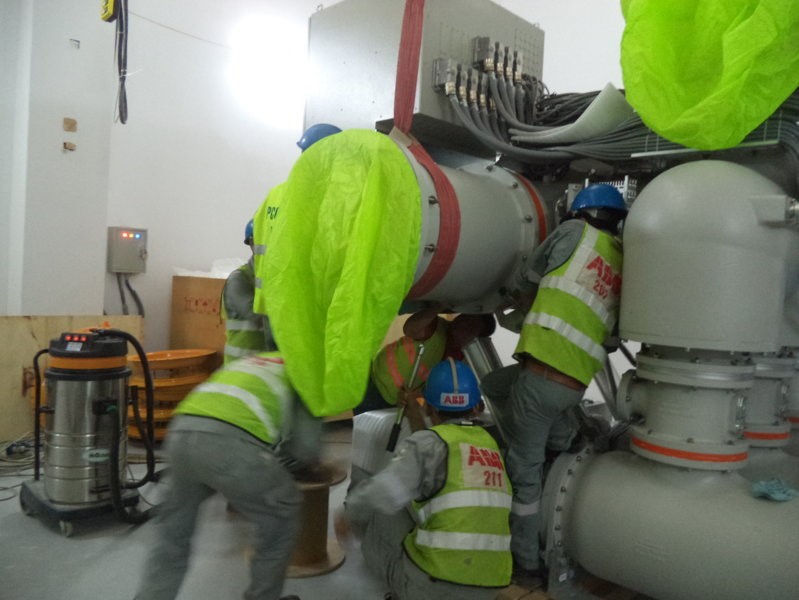

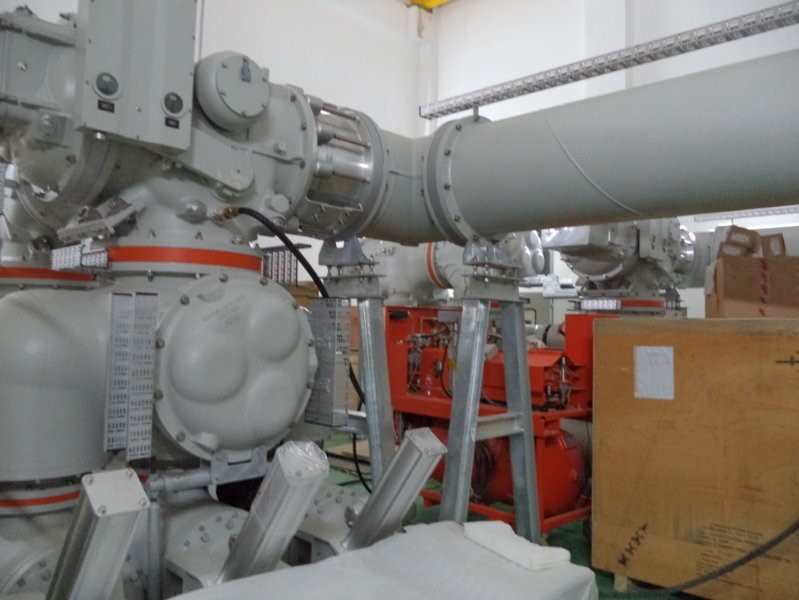

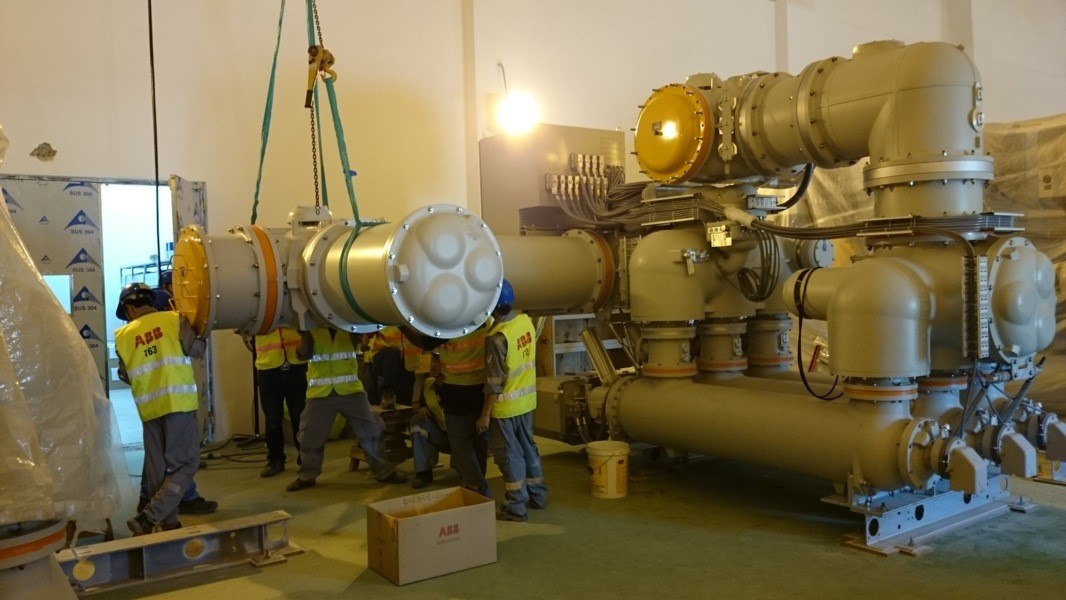

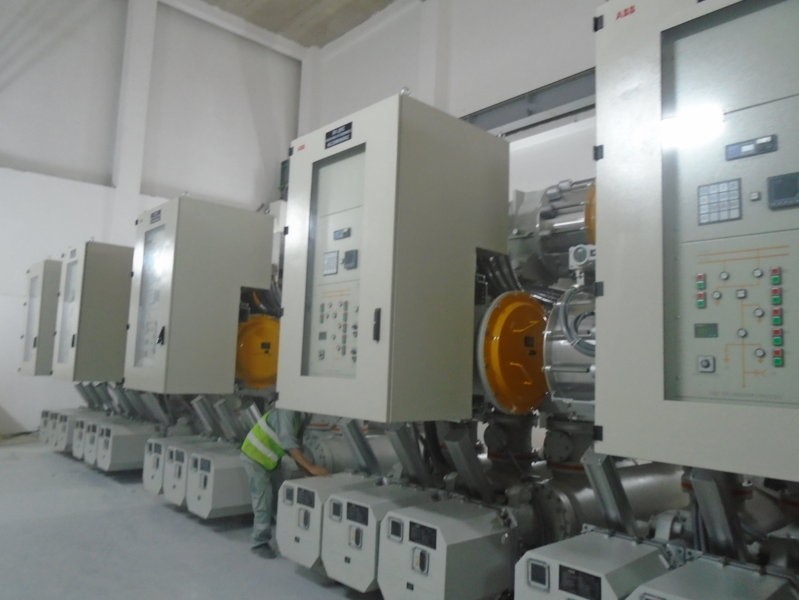

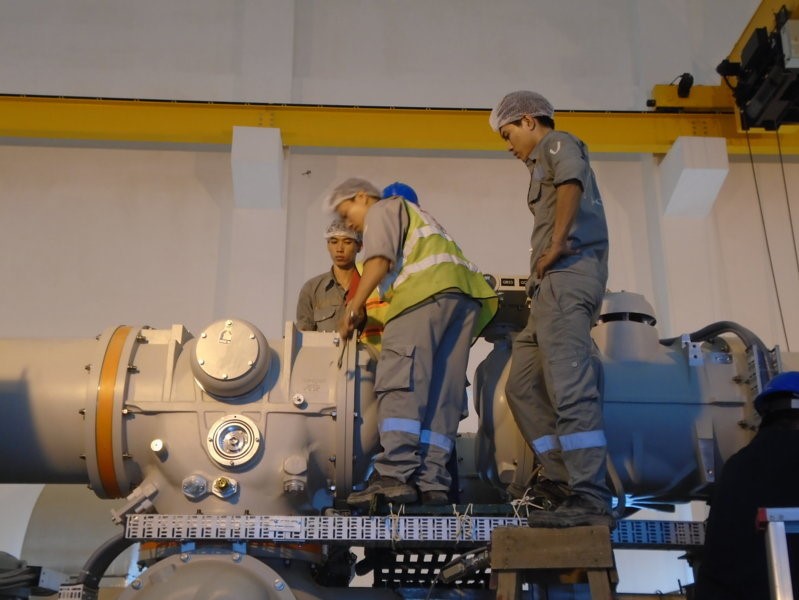

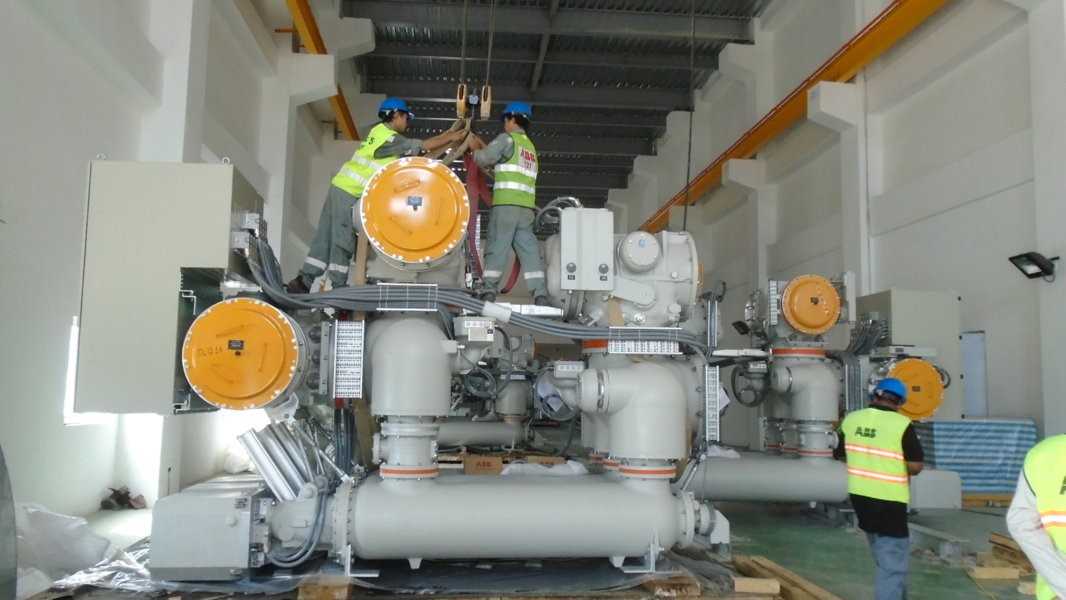

Lắp đặt Gis

Kết nối thanh cái

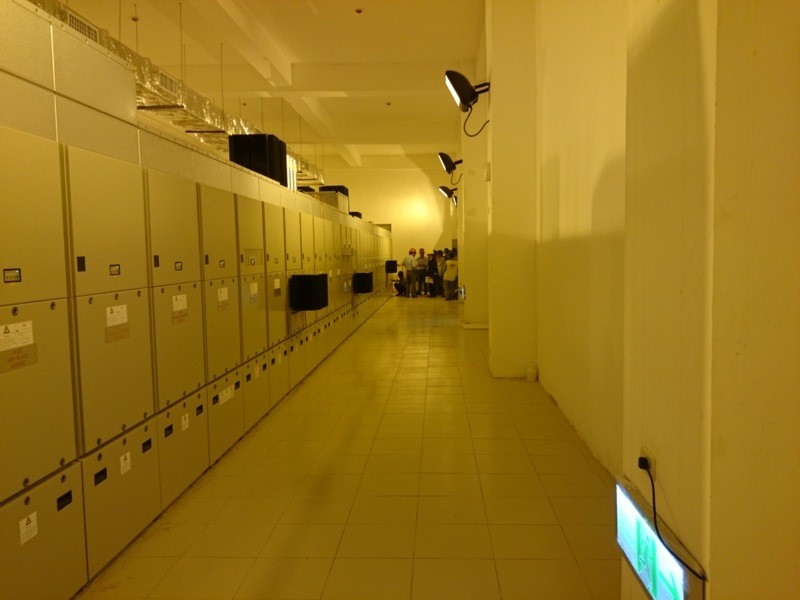

Tủ Gis 35kV


Tụ bù 35kV


Lắp tủ bảng điện

Trạm ESH01 bao gồm:

  • 03 máy biến áp 220/35kV-150MVA.
  • 06 ngăn lộ Gis 220kV.
  • 47 ngăn lộ Gis 35kV.
  • 31 tủ bảng ĐK&BV.
  • Hệ thống cáp nhị thứ điều khiển và bảo vệ.
  • Hệ thống cáp nguồn AC, DC.
  • Hệ thống thang máng cáp.

Chuyển Gis 220kV vào nhà

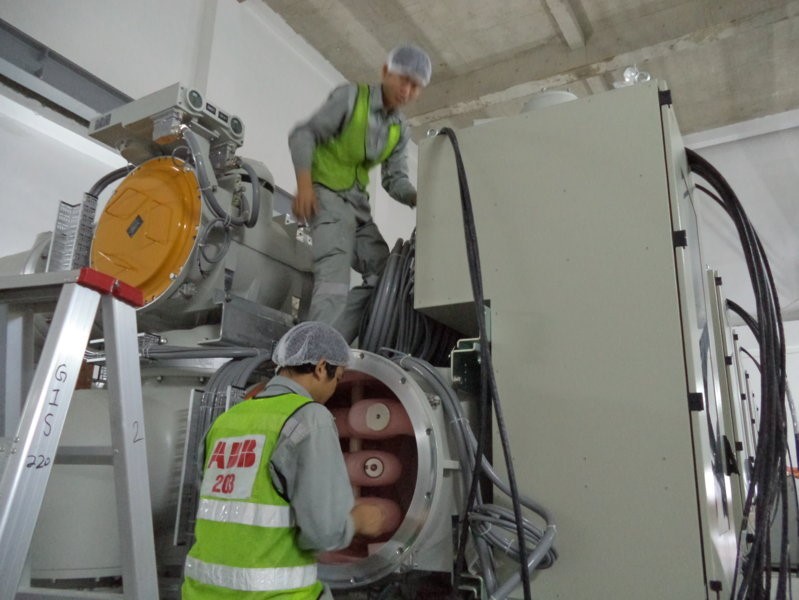

Kết nối thanh cái

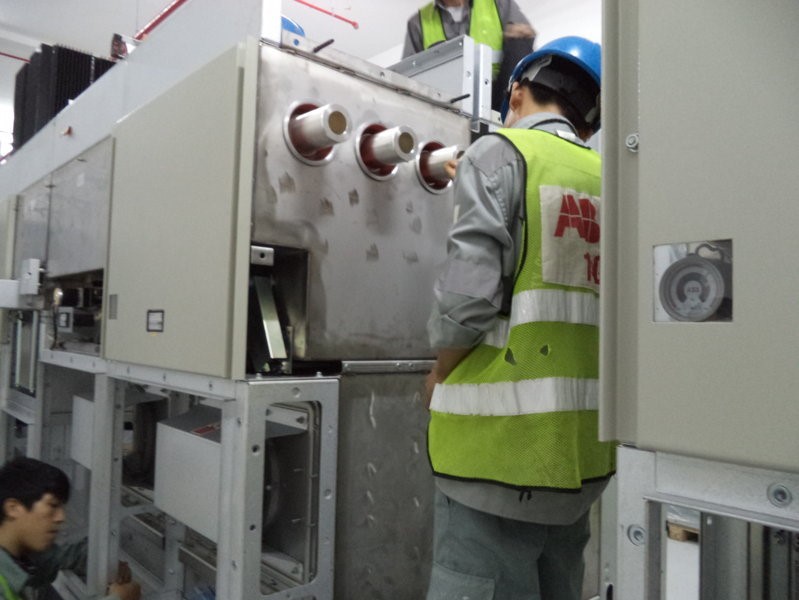

Lắp Gis 35kV

Tủ Gis 35kV

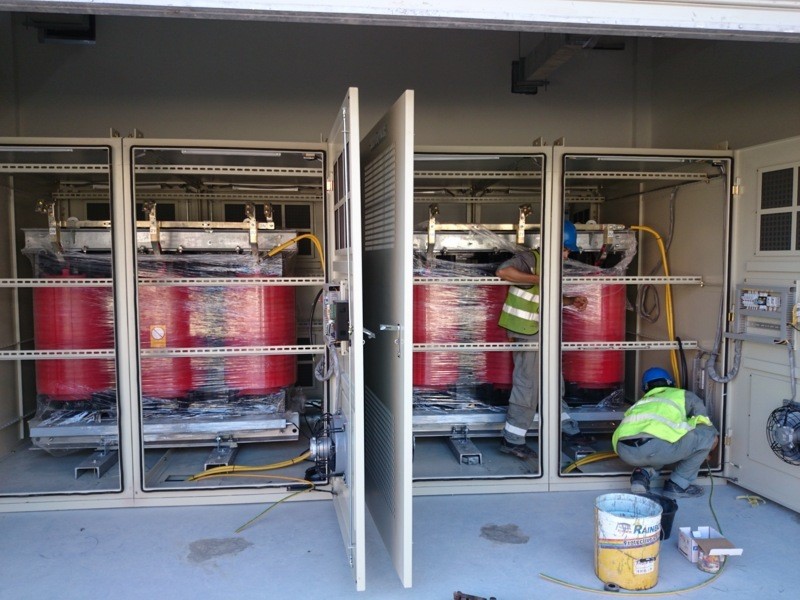

Máy biến áp tự dùng


Tủ điều khiển, bảo vệ

Trạm ESM01 bao gồm:

  • 02 ngăn lộ Gis 220kV.
  • 06 tủ ĐK & BV.
  • Hệ thống cáp nhị thứ điều khiển và bảo vệ.
  • Hệ thống cáp nguồn AC, DC.



Lắp Gis 220kV

Thời gian bắt đầu thi công dự án tháng 02 năm 2014, thời gian hoàn thành tháng 03 năm 2015.
